液氨氣動緊急切斷閥的工作原理   發布時間:17-07-06

液氨氣動緊急切斷閥的工作原理



一、氨氣緊急切斷閥--概述:


QDQ421F氨氣緊急切斷閥適用于氨氣/燃?xì)鈨?,管道出入口控制切斷流量的安全閥門。在設備故障、腐蝕破壞、密封失效,在出現或緊急情況時,用以切斷上游氣體來源,避免事故范圍擴大,控制事故影響,減少事故損失。


氣動緊急切斷閥裝有低熔點(易熔合金)的塞子,在外界≥80℃溫度易熔合金熔化堵塞氣管泄壓切斷閥迅速關閉,保證儲罐系統的安全。

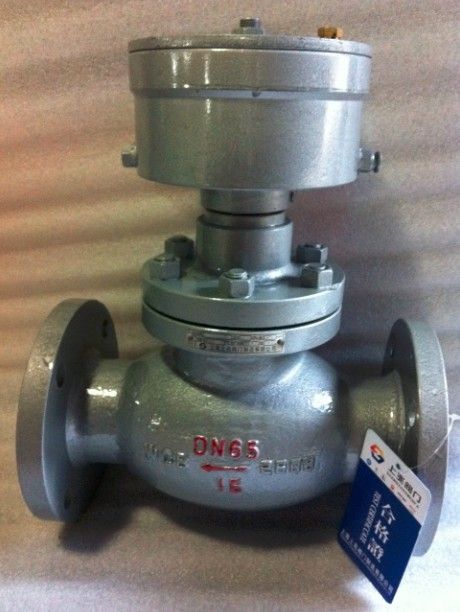

氨氣緊急切斷閥(氣動緊急切斷閥)由多彈簧氣動薄膜執行機構或浮動式活塞執行機構與調節閥組成,接收調節儀表的信號,控制工藝管道內流體的切斷、接通或切換。具有結構簡單,反應靈敏,動作可靠等特點。 可廣泛地應用在石油、化工、冶金等工業生產部門。緊急切斷閥的氣源要求經過濾的(壓縮空氣)氮?dú)狻?/span>


二、氨氣緊急切斷閥--性能規范:


壓力等級:2.5/4.0Mpa


氣缸工作壓力:0.3-0.6Mpa


使用溫度:-40~+80℃


氣缸使用介質:氮?dú)?、無水空氣


使用介質:天然氣,液化氣,液氨 ,氣體


熔閉時間:±70℃


關閉時間: ≤5秒


氣缸開啟壓力; ≥0.3-0.6Mpa


閥體材料:鑄剛,不銹鋼。304,316,316L


彈簧:50CrVA(彈簧鋼)


氣缸,活塞:球墨鑄鐵


密封圈,O型圈:聚四氟乙烯,丁晴橡膠


類型:氣動/常閉式.常開式   鑄剛/不銹鋼


三、
氨氣緊急切斷閥--安裝尺寸單位:(mm)



DN

     L

     H

     D

    D1

    D2

     b

    f

   z-d

   15

   130

   215

   95

   65

   45

   16

   2

 4-14

   20

   150

   255

   105

   75

   55

   16

   2

 4-14

   25

   160

   285

   115

   85

   65

   16

   2

 4-14

   32

   180

   300

   135

   100

   78

   18

   2

 4-18

   40

   200

   320

   145

   110

   85

   18

   2

 4-18

   50

   230

   380

   160

   125

   100

   20

   3

 4-18

   65

   290

   420

   180

   145

   120

   22

   3

 8-18

   80

   310

   450

   195

   160

   135

   22

   3

 8-18

   100

   350

   520

   230

   190

   160

   24

   3

 8-23

   125

   400

   558

   270

   220

   188

   28

   3

 8-23

   150

   480

   750

   300

   250

   218

   30

   3

 8-25

   200

   600

   950

   360

   310

   278

   34

   3

 12-25

   250

   650

   1050

   425

   370

   322

   36

   3

 12-30

   300

   750

   1120

   485

   430

   390

   40

   3

 16-30



四、氨氣緊急切斷閥--應用操作規程


氣動切斷閥氣缸開啟壓力≥0.3-0.6Mpa,氣缸的日常工作壓力,不得低于0.4MPa,保證閥門的正常工作。
緊急切斷閥不宜長時間開啟,避免彈簧疲勞失靈。


五、安裝注意事項


1、保管時將本閥的各個對外通路用塞子或蓋板封閉,存放在干燥通風的室內,長期存放應經常檢查,消除污垢,并在加工面上涂防銹油,防止銹蝕。


2、安裝前應將本閥清除干凈,將各螺紋連接處擰緊。


3、切斷閥采用止回閥原理,只能單向截?cái)啵惭b時必須注意閥門標志,將要保護的一端作為閥門入口。閥門安裝時應注意:高進低出。


4、訂貨須注明法蘭密封面形式,壓力等級及連接標準。
