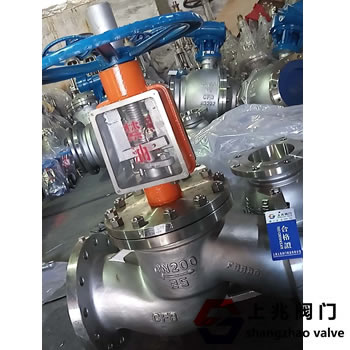

YJ41W-25P-125氧氣專用法蘭截止閥發布時間：19-03-14

I. YJ41W-25P-125氧氣專用法蘭截止閥 - 概述

氧氣截止閥除了普通閥門的功能外，YJ41W-25P-125氧氣專用法蘭截止閥還有其自身的特點。在制造過程中采取嚴格的無油措施，所有部件在安裝前都經過嚴格的脫脂處理。閥門法蘭上的所有法蘭都設有導電螺孔，以防止靜電。閥門的外露部分可防止灰塵和油污染。此類產品所用的材料分為兩類：一類是使用鑄硅黃銅作閥體，閥蓋，閥盤;另一種是為閥體，閥蓋，閥瓣選擇優質不銹鋼材料。 緊急切斷閥

二，YJ41W-25P-125氧氣專用法蘭截止閥 - 主要性能和范圍使用

型號	公稱壓力	殼體試驗壓力Ps(Mpa)		氣密封試驗	適用溫度(℃)	適用介質
		水	氣
YJ41W-25P YJ41W-40P	2.5	3.8	2.5	2.5	常溫	氧氣

三、YJ41W-25P-125氧氣專用法蘭截止閥--主要外形尺寸：

YJ41W-40P、YJ41W-40R														重量 (kg)
公稱通徑 DN(mm)	尺寸 (mm)
公稱通徑 DN(mm)	L	D	D1	D2	D6	b	f	fz	z-фd	Dz	i	H	D0
15	130	95	65	45	40	16	2	4	4-ф14	82	10	202	100	5
20	150	105	75	55	51	16	2	4	4-ф14	95	13	225	100	6.5
25	160	115	85	65	58	16	2	4	4-ф14	98	15	236	125	7
32	190	135	100	78	66	18	2	4	4-ф18	120	28	312	180	13.5
40	200	145	110	85	76	18	3	4	4-ф18	135	20	328	160	16
50	230	160	125	100	88	20	3	4	4-ф18	160	25	450	320	32
65	290	180	145	120	110	22	3	4	8-ф18	180	30	530	360	45
80	310	195	160	135	121	22	3	4	8-ф18	195	32	560	400	60
100	350	230	190	160	150	24	3	4.5	8-ф23	230	40	618	450	80
125	400	270	220	188	176	28	3	4.5	8-ф25	275	42	675	450	105
150	480	300	250	218	204	30	3	4.5	8-ф25	330	50	743	560	134
200	600	375	320	282	260	38	3	4.5	12-ф30	405	55	850	640	266
250	650	445	385	345	313	42	3	4.5	12-ф34	480	88	975	720	491
300	750	510	450	408	364	46	4	4.5	16-ф34	520	100	1115	800	705
400	950	655	585	535	474	58	4	5	16-ф41	650	140	1425	900	1234
