| QDQ421F氣動切斷截止閥 發布時間：21-12-21 |

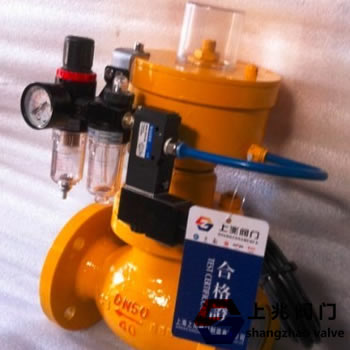

一、QDQ421F氣動切斷截止閥產品概述： QDQ421F 氣動切斷截止閥由多彈簧氣動薄膜執行機構或浮動式活塞執行機構與調節閥組成，接收調節儀表的信號，控制工藝管道內流體的切斷、接通或切換。具有結構簡單，反應靈敏，動作可靠等特點。 QDQ421F氣動切斷截止閥可廣泛地應用在石油、化工、冶金等工業生產部門。適用于氨氣/燃?xì)鈨?chǔ)罐，管道出入口控制切斷流量的安全閥門。在設備故障、腐蝕破壞、密封失效,在出現或緊急情況時,用以切斷上游氣體來源,避免事故范圍擴大,控制事故影響,減少事故損失。 二、QDQ421F氣動切斷截止閥工作原理： 氣動氨用緊急切斷閥氣源入口按裝一只二位三通電磁閥，利用遠程電器控制臺控制閥門開關。 1、燃?xì)庑孤﹫?bào)警器報警通電,電磁閥通電排氣,閥門自動關閉。 2、手動控制電磁閥(按下紅色卡子)排氣,閥門自動關閉。  三、QDQ421F氣動切斷截止閥性能參數： 壓力等級：2.5/4.0Mpa 氣缸工作壓力：0.3-0.6Mpa 使用溫度：-40~+80℃ 氣缸使用介質：氮?dú)?、無水空氣 使用介質：天然氣，液化氣，液氨 ,氣體 熔閉時間：±70℃ 關閉時間： ≤5秒 氣缸開啟壓力； ≥0.3-0.6Mpa 閥體材料：鑄剛，不銹鋼。304,316,316L 彈簧：50CrVA(彈簧鋼) 氣缸，活塞：球墨鑄鐵 密封圈，O型圈：聚四氟乙烯，丁晴橡膠 類型：氣動/常閉式.常開式 鑄剛/不銹鋼 四、QDQ421F氣動切斷截止閥注意事項： 1、氣動切斷閥保管時將本閥的各個對外通路用塞子或蓋板封閉，存放在干燥通風的室內，長期存放應經常檢查，消除污垢，并在加工面上涂防銹油，防止銹蝕。 2、安裝前應將本閥清除干凈，將各螺紋連接處擰緊。 3、切斷閥采用止回閥原理，只能單向截?cái)啵惭b時必須注意閥門標志，將要保護的一端作為閥門入口。閥門安裝時應注意：高進低出。 4、訂貨須注明法蘭密封面形式，壓力等級及連接標準。 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
