閘閥、球閥、蝶閥是廣泛常用的閥門，它們有共性的地方，也有很多不一樣的地方，那么它們的區別都在哪里呢？
閘閥、球閥、蝶閥的區別：
01、閘閥
閥體內有一平板與介質流動方向垂直，平板升降實現開閉。
特點：密閉性好，流體阻力小，開閉力較小，用途廣泛，也有一定調節流量性能，一般適用于大口徑的管道上。

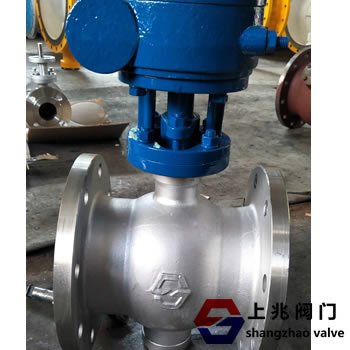

利用一個中間開孔的球體作閥芯，靠旋轉球體來控制發的開啟和關閉。
特點：結構較于閘閥簡單，體積小，流體阻力小，可代替閘閥的作用。

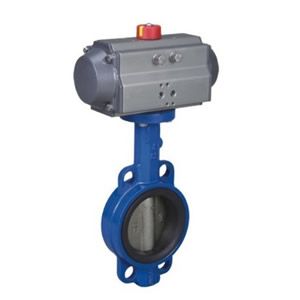

03、蝶閥
開閉件為一圓盤形、繞閥體內一固定軸旋轉的閥門。
特點：結構簡單，外形尺寸小，重量輕，適合制作較大直徑的閥。 緊急切斷閥由于密封結構及材料尚有問題，所以只是用于低壓，用于輸送水、空氣、煤氣等介質!
蝶閥的閥板和球閥的閥芯都是繞自己軸線作旋轉運動的;閘閥的閥板是沿軸線作升降運動的;蝶閥和閘閥可以通過開啟度調節流量;球閥則不便于做到這一點。
1、球閥的密封面是球面
2、蝶閥的密封面是環形圓柱面
3、閘閥的密封面是平面。 |
