氣動閥門附件的類型與選擇

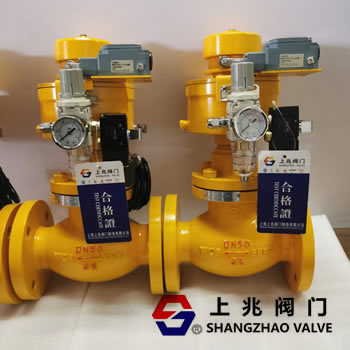

氣動閥門是工業管道中常見的流體控制裝置，主要由氣動執行機構和閥門組成。它通過壓縮潔凈空氣來驅動閥門，從而控制管道介質的循環和關斷，執行速度很快，所以通常用于快速關斷。氣動閥通常配有各種附件， 緊急切斷閥如電磁閥、氣源處理三聯件、限位開關、定位器、控制箱等。，實現本地控制和遠程集中控制。如果只有兩位閥需要開啟和關閉，電磁閥是必須的，電磁閥可以通過勵磁 及滅磁來控制氣動閥門的開啟或關閉。 在氣路或液路上，上兆兩位三通電磁閥有一個連接到氣源的進氣口，一個提供給目標設備氣源的出氣口，出氣口一般配有消聲器，不怕噪音的可以省略。雙向電磁閥具有連接到氣源的進氣口、分別提供給目標設備的正和負氣源的正排氣口和負排氣口、用于安裝消聲器的正排氣口和負排氣口。對于小型自動控制設備，氣體管道一般采用8~12mm的工業膠管。 從電氣上講，兩位三通電磁閥一般是單電控，即單線圈，兩位五通電磁閥一般是雙電控，即雙線圈。一般線圈電壓等級為DC24V、AC220V等。兩位三通電磁閥分為正常 有兩種類型:閉式和常開式。常閉型是指線圈不通電時氣路斷開，常開型是指線圈不通電時氣路接通。 常閉二位三通電磁閥工作原理:線圈通電時，氣路接通；一旦線圈斷電，氣路就會斷開，相當于點動。 常開兩位三通單電電磁閥工作原理:線圈通電時，氣路斷開。一旦線圈斷電，氣路就會接通，也是微動。 二位五通雙電控電磁閥工作原理:正向作用線圈通電時，正向作用氣路與正向作用出氣孔連通，有氣體。即使在正向作用線圈斷電后，正向作用氣體路徑仍然連接，這將保持到反向作用線圈通電。 氣動切斷閥當反應線圈通電時，反應氣體路徑連接到反應氣體孔。即使反應氣體路徑在反應線圈斷電后仍處于連接狀態，它也將保持到正極線圈通電。這相當于自鎖，也就是所謂的記憶功能?；诙晃逋p電控電磁閥的這一特點，在設計機電控制電路或編程PLC時，可操作電磁閥線圈1~2秒，可保護電磁閥線圈不被輕易損壞。
|
