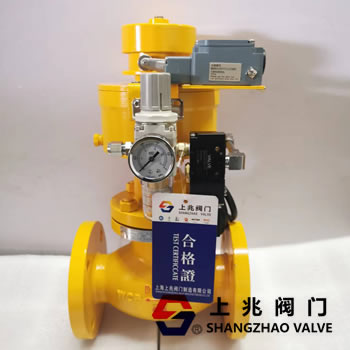

氣動切斷閥結構非常簡單，優點很多，應用范圍很廣，可廣泛應用于石油、化工、冶金等工業生產部門。氣動切斷閥的氣源要求過濾后的壓縮空氣，流經閥體的介質應為不含雜質和顆粒的液體和氣體。氣動切斷閥的分類:普通氣動切斷閥、快速緊急氣動切斷閥。
