在工業自動化控制領域， 調節閥起著至關重要的作用。今天我們要詳細介紹的 ZDLM-16C-250 套筒式電動調節閥，作為調節閥系列中的一員，憑借其卓越的性能和廣泛的應用場景，受到了眾多用戶的青睞。它也與電動溫控調節閥、電動不銹鋼調節閥、高溫電動調節閥等產品有著千絲萬縷的聯系。

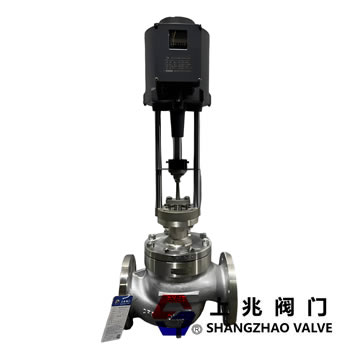

ZDLM 型電子式電動套筒調節閥由 3810L 型（或 PSL 系列）直行程電子式電動執行機構和精小型套筒閥組成。它具備伺服功能，能接受統一的 420mA 或 15V·DC 的標準信號，并將電流信號轉化為相對應的直線位移，從而自動控制調節閥開度，實現對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。
該調節閥具有諸多顯著特點。它采用平衡型閥芯，在不平衡力的情況下，允許壓差大，操作穩定。這一特性使得它在各種復雜的工業環境中都能可靠運行，就如同電動溫控調節閥在需要精確控制溫度的場合一樣，能夠穩定地發揮作用。閥芯導向面大，可以有效改善由渦流和沖擊引起的振蕩，確保調節過程的平穩性。而且，它比普通的單、雙座調節閥噪聲降低 10dB 左右，為工作環境創造了更安靜的條件。其結構簡單，裝拆維修方便，大大降低了后期的維護成本。
從閥體方面來看，它屬于直通鑄造球型閥，公稱通徑為 25300mm，公稱壓力有 PN1.6、4.0、6.4MPa 等多種選擇。法蘭標準遵循 JB/T79.1 - 94、79.2 - 94 等，材料包括鑄鋼（ZG230 - 450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等。上閥蓋有標準型（-17 - +230℃）、散熱型（+230 - +450℃）、低溫型（-60 - +196℃）、波紋管密封型（-40+350℃）等多種類型，能適應不同的溫度范圍，其中散熱型和高溫型就與高溫電動調節閥的應用場景相契合。壓蓋型式為螺栓壓緊式，填料有 V 型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料等多種選擇。
閥內組件方面，閥芯型式為壓力平衡式閥芯，流量特性有等百分比特性和線性特性。材料選用不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17 - 4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等，這些材料保證了調節閥的耐腐蝕性和耐用性，就像電動不銹鋼調節閥一樣，能夠在具有腐蝕性的介質中長期使用。
在閥作用型式上，有電關式（B）、電開式（K）兩種可供選擇，用戶可以根據實際需求進行靈活配置。其性能和外形尺寸也都有明確的標準和規定。其余結構外形尺寸可參照 ZJHM 精小型氣動薄膜套筒調節閥，表中重量為配用 PSL 型執行機構數據，閥體法蘭及法蘭端面距還可按用戶指定標準制造，如 ANSI，JIS，DIN 等標準。
對于額定流量系數 Kv、額定行程、配用執行機構型號、允許壓差等參數也有詳細說明。需要注意的是，對于波紋管密封調節閥，最大允許壓差為 1.0MPa，表中數值若小于 1.0MPa 則不變，若大于 1.0MPa 則取 1.0MPa。
上兆閥門除了 ZDLM 電子式電動套筒調節閥外，還有閘閥、截止閥、球閥、蝶閥、 緊急切斷閥、電磁閥、水力控制閥、止回閥、刀型閘閥、旋塞閥、過濾器、減壓閥、疏水閥、隔膜閥、調節閥、阻火器、呼吸閥、燃氣閥門、冶金閥門等眾多產品，為用戶提供了一站式的閥門解決方案。
如果您對 ZDLM - 16C - 250 套筒式電動調節閥或上兆閥門的其他產品感興趣，歡迎撥打銷售電話 021 - 66105556 咨詢，也可通過圖文傳真 021 - 63061811 進行溝通。我們會在最短時間與您聯系，感謝您的關注和支持。 |
